Hybrid laboratory extruders for reproducible scale-up applications

Easily switch between screw diameters to enhance flexibility and optimize lab-scale processes, ensuring precise scaling and efficient material extrusion for diverse applications.

Scales and Mixes for R&D Extrusion Tasks

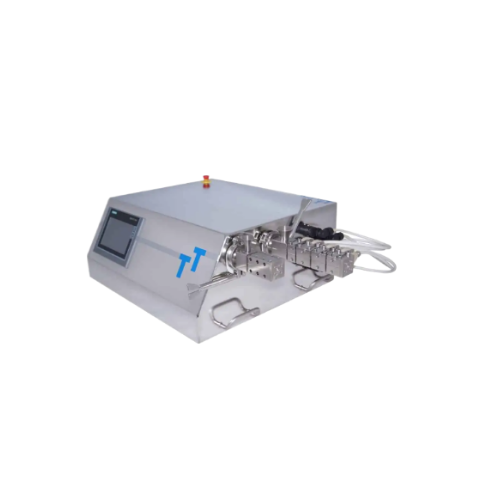

Three-Tec’s ZE 5-12 Hybrid Laboratory Extruder delivers innovative extrusion solutions for R&D and laboratory environments. This compact device integrates both 5 mm and 12 mm screw diameters, enabling swift scalability without compromising performance. It excels in processing pharmaceuticals, nutraceuticals, fine chemicals, and polymers into products like extended-release capsules and biodegradable plastic resins. The extruder’s water and air cooling system, along with its single control panel, facilitates precise operation and efficient scale-up. Designed for versatility, it operates with maximum pressures of up to 250 bar, handling diverse material types, including powders and granules. The equipment’s flexible L/D ratios and heating zones ensure adaptation to various research applications, while its robust construction supports compliance with industry standards, offering reliability and ease of maintenance.

Benefits

  • Enables rapid scale-up with interchangeable screw diameters, saving time on equipment changeover.
  • Optimizes laboratory space with compact, table-top design for efficient workflow.
  • Provides precise process control with a single, centralized control panel.
  • Supports diverse research applications across multiple industries, from pharmaceuticals to food technology.
  • Ensures reliable operation at high pressures and temperatures, enhancing process versatility.

General


Applications
Polymers, Fine chemicals, Nutraceuticals, Compounds, Biopolymers, Coatings, Additives, Pharmaceuticals
End products
Specialty active pharmaceutical ingredients (apis), Biodegradable plastic resins, Nanocomposite materials, Functional coatings for tablets, Extended-release capsules, High-performance thermoplastics, Antioxidant additives, Protein supplement powder
Steps before
Material Blending, Material Preheating, Material Feeding
Steps after
Product Cooling, Cutting, Quality Testing, Packaging
Input ingredients
Output ingredients
Market info
Three-Tec is known for its expertise in manufacturing precision dosing and feeding systems for industrial applications, with a strong reputation for customizable engineered-to-order equipment and innovative solutions tailored to specific customer needs.

Technical Specifications


Extruder Sizes
5 mm / 9 mm / 12 mm
Max. Pressure
200 (ZE 5) / 250 (ZE 9) / 250 (ZE 12)
Max. Torque
2.5 Nm (ZE 5) / 14.5 Nm (ZE 9) / 20 Nm (ZE 12)
Max. Temperature
230 °C (optionally 400 °C)
Cooling method
Water / Air
Heating Zones
1 to 8
Length/Diameter (L/D)
15, 20, 25, 30, 40
Heating time up to 100°C
3 min (ZE 5) / 4 min (ZE 9) / 5 min (ZE 12)
Heating time up to 200°C
7 min (ZE 5) / 10 min (ZE 9) / 14 min (ZE 12)

Operating Characteristics


Screw Diameter Changeover
5 mm / 9 mm / 12 mm
Upscaling Capability
Reproducible Scale-Up
Control System
Central Control Panel
Cooling Type
Water / Air
Heating Zones
1 to 8
Flexibility
Hybrid Configuration
Heating Time to 100°C
3–5 min
Heating Time to 200°C
7–14 min
Max Pressure
200–250 bar
Max Torque
2.5–20 Nm
Max Temperature
230 °C (optionally 400 °C)

Material Compatibility


Abrasion resistance
High
Biological compatibility
Not applicable
Cleanability
Easy to clean
Corrosive resistance (e.g. acids)
High
Density/particle size
0.5–2.5 g/cm³ / 50–1000 µm

Product type Characteristics


Screw diameter options
5 mm, 9 mm, 12 mm

Physical Characteristics


Machine footprint
Table-top model
Compact footprint
Space-saving design
Screw diameter
5, 9, or 12 mm
Casing type
Standard housing
Control panel type
Central control panel

Custom Options


Screw Diameter Options
5 mm, 9 mm, 12 mm
Control Panel Type
Centralized Control Panel
Heating Zones
1 to 8
Cooling Options
Water / Air
