Fully automatic filling lines for liquids

Achieve precise dosing and filling of liquids with minimal cycle times using compact solutions designed for seamless integration and reliable operation across a range of viscosities.

Fills and Doses Liquids with Precision

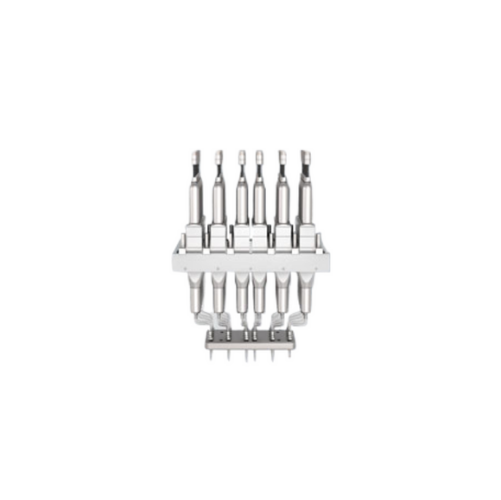

The Hygienic Dispenser VHD-Q from ViscoTec offers a refined solution for industries requiring precise liquid filling and dosing. Its compact, square-design dispensers enable seamless integration into existing filling lines, ensuring efficient use of space and adaptability to narrow tolerance requirements. Utilizing the ViscoTec endless piston principle, the dispenser handles a range of viscosities, from watery to highly viscous, making it ideal for products like detergent pods and blood separating gels. Operating with a dosing accuracy of +/- 99% and capable of short cycle times of 0.5 seconds, the VHD-Q supports continuous high-speed operations. It is fully PLC-controlled, offering easy integration and remote monitoring, while optional connection systems accommodate various materials and circulation needs to prevent sedimentation. Designed with hygiene in mind, it complies with GMP standards, and its modular construct allows for easy cleaning and maintenance, reducing downtime. The dispenser is available with optional heating systems for temperature-sensitive products, enhancing dosing precision and minimizing operational interruptions.

Benefits

  • Ensures high productivity with 0.5-second cycle times, minimizing production bottlenecks.
  • Provides precision dosing with +/- 99% accuracy, optimizing quality control.
  • Simplifies integration with modular design, reducing setup and installation time.
  • Enhances flexibility with support for a wide range of viscosities and materials.
  • Minimizes maintenance downtime with easy-to-clean hygienic design compliant with GMP standards.

General


Applications
Cleaning agent tabs,Fruit purees,Blood separating gels,Household products,Medical products,Food products,Detergent pods,Food supplements
End products
Aseptic packaging purees,Dishwasher gel packs,Fruit smoothie pouches,Liquid detergent pods,Protein supplement powders,Anti-coagulant gel packs,Vitamin booster shots,Contrast gels for medical imaging
Steps before
Purification,Emulsification,Mixing,Preparation of liquid formulations
Steps after
Sterilization,Packing,Cleaning,Quality Control
Input ingredients
watery materials,high viscosity materials,low viscosity liquids,liquids to pasty substances,solids-laden liquids,suspensions,abrasive fluids,sticky substances
Output ingredients
precisely dosed liquids,cleanly processed pasty substances,correctly dispensed high viscosity materials,various household products,detergent pods,cleaning agent tabs,food products,food supplements,fruit purees,medical products,blood separating gels
Market info
Visco Tec is known for its precision dispensing and dosing technology, specializing in equipment for viscoelastic fluids, offering reliable, high-quality solutions for industries like pharmaceuticals, food, cosmetics, and general manufacturing, renowned for engineering excellence and innovation.

Technical Specifications


Cycle Time
0.5 seconds
Filling Volume
0.1 to 20 ml
Viscosity Compatibility
Watery to high viscosity
Accuracy
± 1%
Dosing Type
Volumetric
Automation
Fully Automatic
Material Compatibility
Abrasive,sticky,solids-laden
Multiple Liquid Filling Lines
Yes
Hygienic Design
Yes
Temperature Control
Optional Heating Systems

Operating Characteristics


Working mechanism
Endless piston principle
Cycle time
0.5 seconds
Batch vs continuous operation
Flexible / Inline Continuous
Cleaning method
Easy cleanability / Optional CIP
Integration flexibility
Easy integration into filling lines
Automation level
Fully automated
Viscosity range
Watery to high viscosity materials
Suck-back feature
Adjustable suck-back to prevent dripping
Temperature control
Optional heating systems

Material Compatibility


Abrasion resistance
Yes
Biological compatibility
Yes
Cleanability
Easy CIP/SIP
Corrosive resistance (e.g. acids)
Yes
Density/particle size
0.1 to 20 ml

Physical Characteristics


Machine footprint
Compact,square design
Dispenser shape
Square
Integration method
Easy integration in filling lines
Liquid supply connection
Directly connected,no hoses/pipes
Heating system option
Heating sleeves or cartridges
Discharge method
Form-fitting,modular design
Dosing needle
Adapted length and diameter
Use of manifolds
Yes

Custom Options


Integration possibilities
Easy integration in existing filling lines
Footprint Design
Compact design,square dispenser
Modular Design
Modular design for easy customization
Connection Options
Direct or hose/piping connections available
Temperature Control
Optional heating systems for viscosity management
