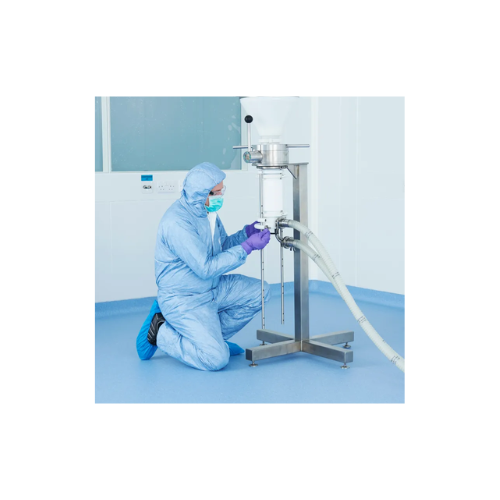

Bottle cleaning station for controlled environments

Ensure high-level decontamination of passive units and containers with precision washing, enhancing your existing cleaning cycle effectiveness.

Cleans and Decontaminates Bottles and Containers

The Bottle Wash Station by ChargePoint Technology is engineered for efficient offline washing and decontamination of passive units and connected containers used in pharmaceuticals, biopharmaceuticals, and fine chemical manufacturing. This station features a penetrating WIP lance within flexible PTFE bellows, connected to an active unit for contained coupling and uncoupling. It ensures effective cleaning of product contact areas, making it ideal for applications involving high-potency medications, APIs, and sterility assurance in powder handling.

The system can operate both manually and automatically, providing flexibility in operations. It accommodates valve sizes from DN50 (2”) to DN200 (8”) and incorporates materials like HDPE, PTFE, and 316L stainless steel for durability and corrosion resistance. The Bottle Wash Station is designed for seamless integration into existing production lines and complies with industry standards for quality and safety, ensuring reliable performance in demanding environments. Additionally, its Tri-Clamp connections facilitate easy draining and maintenance, supporting clean-in-place processes for contamination-free operations. Customizable options allow for adjustments in WIP lance stroke length to tailor the solution to specific container sizes.

Benefits

  • Ensures containment and sterility, safeguarding high-potency and sensitive pharmaceutical productions.
  • Reduces manual intervention and operator exposure through automated coupling and uncoupling processes.
  • Enhances cleaning efficiency with a penetrating WIP lance, minimizing risk of cross-contamination.
  • Offers flexible integration options, adapting to existing systems with variable valve sizes and mounting configurations.
  • Complies with industry standards, ensuring regulatory adherence and quality assurance in pharmaceutical and chemical processes.

General


Applications
Containment solutions,Fine chemicals,Sterility assurance,Biopharmaceuticals,Powder handling,Pharmaceuticals
End products
Protein powders,Apis (active pharmaceutical ingredients),Nutraceutical powders,Injectable medicines,High-potency medications,Bacterial vaccines,Lithium-ion battery components,Chemotherapy drugs,Enzyme formulations,Tablets,Sterile saline solutions,Biological drugs,Capsules,Antibiotic powders,Chemical reagents
Steps before
Product Transfer,Container Coupling
Steps after
Validated Cleaning Cycle,Disassembly
Input ingredients
passive units,connected containers
Output ingredients
decontaminated passive units,decontaminated connected containers
Market info
Chargepoint Technology is known for its expertise in designing and manufacturing high containment and sterile transfer solutions for pharmaceutical and biopharmaceutical industries, particularly in powder containment and aseptic transfer systems.

Technical Specifications


Valve size compatibility
DN50 (2”) to DN200 (8”)
WIP Lance Materials
HDPE,PTFE,316L
Active valve spray connection
EPDM,FKM,FFKM
Drain connection
Tri-Clamp
Sprayball connection
Tri-Clamp
Operation mode
Manual or automatic
Mounting
Free standing frame or bracket for wall - 304 stainless steel
WIP lance stroke length
To suit container size

Operating Characteristics


Automation level
Manual / Automatic
Cleaning method
Contained wash / Manual / Automatic
Batch vs. continuous operation
Offline
Containment level
High level wash for safe uncoupling
Wash Integration
Penetrative WIP lance system

Material Compatibility


Corrosive resistance
EPDM,FKM,FFKM materials
Density/particle size
Variable
0.5–2.5 g/cm³

Product type Characteristics


Drain Connection
Tri-Clamp
Sprayball type
Tri-Clamp

Physical Characteristics


Valve Size Compatibility
DN50 (2”) to DN200 (8”)
WIP Lance Material
HDPE,PTFE,316L
Mounting Options
Free standing frame or bracket for wall
Mounting Material
304 stainless steel
WIP Lance Stroke Length
To suit container size
Drain Connection Type
Tri-Clamp
Active Valve Spray Connection Material
EPDM,FKM,FFKM
Sprayball Connection Type
Tri-Clamp

Custom Options


Operation
Manual or automatic
Mounting
Free standing frame or bracket for wall - 304 stainless steel
WIP lance stroke length
Suits container size
