Laboratory vacuum cold trap for extract purification

Optimize your vacuum purging and drying applications with this advanced vacuum cold trap, designed to preserve pump integrity and manage high-throughput processes seamlessly.

Preserves Vacuum Pumps Through Efficient Cold Trapping

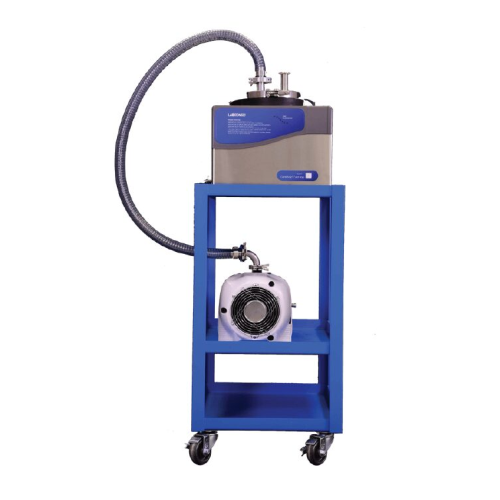

The MAXTRAP Vacuum Cold Trap from Cascade Sciences is a lab-grade solution designed to enhance vacuum purging and drying operations for industries such as pharmaceuticals, biopharmaceuticals, and biotechnology. Its distinguishing feature lies in the patent-pending COLDWELL stainless steel trap with a series of filter baffles that maximize surface area, preventing your vacuum pump from ingesting unwanted materials. With versions capable of reaching -50°C and -105°C, the MAXTRAP efficiently handles high-throughput vacuum procedures and is critical for processes requiring precise control of gas and liquid product removal. It integrates seamlessly into existing production lines with full KF25 inlet and outlet connections, ensuring uninterrupted flow and reduced downtime. Featuring a mechanically refrigerated base by Labconco, the system utilizes eco-friendly refrigerants, supporting energy-efficient operations. Its robust construction also accommodates batch and continuous operations, making it suitable for processing gas and liquid product types, from vaccines to detergents. Cascade’s engineering expertise ensures that the MAXTRAP is compliant with stringent industry standards, backed by a one-year warranty for reliability and durability.

Benefits

  • Maximizes operational efficiency by preventing vacuum pump contamination with an expansive filter surface area.
  • Reduces maintenance frequency, extending pump lifespan and decreasing overall operational costs.
  • Supports eco-friendly operations with CFC/HCFC-free refrigerants.
  • Ensures seamless integration into existing systems with full KF25 connections for uninterrupted flow.
  • Maintains precise temperature control for optimal purging and drying, crucial for sensitive applications like pharmaceuticals.

General


Applications
Liquid formulations,Fine chemicals,Detergents,Nutraceuticals,Pharmaceutical powder,Biopharmaceuticals,Essential oils
End products
Medicinal pills,Vaccines,Vitamin supplements,Laundry liquids,Aromatherapy oils,Protein therapeutics,Liquid syrups
Steps before
Vacuum Setup,Pre-cooling,Ethanol Filling,Flowline Setup
Steps after
Trap Cleaning,Material Defrosting,Vacuum System Reclamation
Input ingredients
vacuum,ethanol,glycol,cryo-cool fluids,air
Output ingredients
condensed vapors,liquid oxygen,outgassed materials,purged solvents
Market info
Precision Extraction Solutions is known for providing innovative, high-quality extraction equipment and solutions for the cannabis industry, specializing in systems that enhance efficiency and safety in extracting cannabinoids and essential oils.

Technical Specifications


Temperature
-50°C / -105°C
Capacity
3 Quart (2839 ml)
Material
304 Stainless Steel
Refrigerant Type
CFC / HCFC Free
Inlet/Outlet Size
KF-25
Power Supply
115V / 1ph / 3 AMP (60Hz)
Weight
60 lbs (Thermo Mechanical Base)
Cooling Medium
Refrigerated Base
Reservoir Fluid Requirement
800ml
Dimensions (MAXTRAP50)
13.5" W x 23.5" D x 12.0" H
Dimensions (MAXTRAP105)
24.1" W x 23.9" D x 12.6" H
Shipping Weight (MAXTRAP50)
95 lbs
Shipping Weight (MAXTRAP105)
190 lbs
Transfer Fluid
Ethanol,Glycol,Cryo-cool Fluids

Operating Characteristics


Flow control
Full KF25 inlet and outlet connections
Temperature range
-50°C / -105°C
Material collection
Patent pending filter baffles inside COLDWELL stainless trap
Surface area
Enhanced surface area due to filter baffles
Automation level
Manual operation with temperature monitoring
Defrost process
Manual cleaning and defrosting required
Changeover time
Requires secondary trap for continuous operation
Refrigeration method
Mechanically refrigerated system built by Labconco
Energy efficiency
Green CFC / HFC Free Refrigerants
Safety considerations
Monitor for liquid oxygen condensation

Product type Characteristics


Usage Purpose
Vacuum Purging/Drying


ETL AuthMark
UL61010

Physical Characteristics


Machine Footprint
13.5" W x 23.5" D x 12.0" H (MAXTRAP50),24.1" W x 23.9" D x 12.6" H (MAXTRAP105)
Material
304 Stainless Steel
Weight
Thermo Mechanical Base
Capacity
3 Quart (2839 ml)
Temperature
-50°C / -105°C

Custom Options


Temperature setting
-50°C / -105°C
Refrigerant type
CFC / HFC Free
Inlet/Outlet connection type
KF-25
Transfer fluid requirement
Ethanol / Glycol / Cryo-cool fluids
Additional COLDWELL option
Secondary Trap for Continuous Operation
