Pilot-scale milling and screening platform

Achieve precise powder consistency and integrity with flexible milling and screening capabilities, ensuring optimal production efficiency in pharmaceutical and nutraceutical applications.

Processes and Screens Powders for Precise Size Reduction

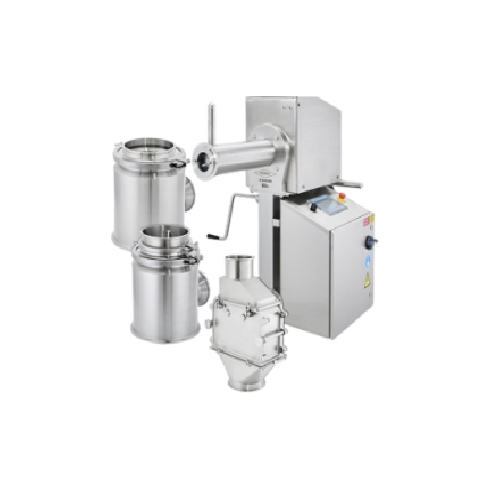

The SDx™ Series from Fitzpatrick and Quadro offers a versatile multi-head milling and screening solution tailored for pharmaceutical, nutraceutical, and food processing sectors. This platform excels in incorporating conical milling, security screening, and hammer milling functionalities, all manageable on a single, efficient drive. It features SMARTdetect™ technology, allowing for instantaneous recognition and adjustment of milling heads, which streamlines operations and enhances production efficiency. This system suits applications ranging from pharmaceutical tablets to cannabinoid isolates, providing precise size reduction and consistent product outcomes. With adherence to GMP, ATEX, and UKEX standards, the SDx™ Series ensures both safety and compliance in demanding production environments. The platform supports seamless transitions from pilot to full-scale production, and its greaseless gearbox design enhances reliability and reduces maintenance needs. Offering stainless steel construction options for durability and chemical resistance, it’s a robust choice for high-performance powder processing.

Benefits

  • Enhances production efficiency with rapid head swaps enabled by SMARTdetect™ technology.
  • Adapts easily from pilot to full-scale production, reducing time to market.
  • Minimizes maintenance with a greaseless gearbox, ensuring continuous operation.
  • Complies with international safety standards for use in explosive atmospheres, ensuring operational safety.
  • Offers precise size reduction, improving the quality and consistency of final products.

General


Applications
Food,Vitamins,Supplements,Fine chemicals,Nutraceuticals,Pharmaceutical powder,Cannabis
End products
Protein powders,Pharmaceutical tablets,Instant drink powders,Food flavorings,Vitamin supplements,Cannabis oils,Amino acid supplements,Cannabinoid isolates
Steps before
Mixing,Purification,Drying
Steps after
Discharge,Packing,Coating,Tablet Pressing
Input ingredients
powder,pharmaceutical ingredients,nutraceutical ingredients,food ingredients,chemical ingredients,cannabis
Output ingredients
processed powder,milled pharmaceutical products,milled nutraceutical products,milled food products,milled chemical products,milled cannabis products
Market info
The Fitzpatrick Company is known for its expertise in designing and manufacturing particle processing equipment, specializing in dry granulation, roll compaction, and size reduction technologies, earning a strong reputation for quality and innovation in the pharmaceutical and industrial sectors.

Technical Specifications


Conical Milling
Quadro® Comil®
Security Screening
FlexSift
Hammer Milling
Fitzpatrick
Head Recognition
SMARTdetect™ technology
RPM Range Adjustment
Automatic
Capacity Increase
40%–50%
Gearbox
Greaseless
Screen Options
High-efficiency
CIP Improvements
CIP Compatibility
Automation
Head Change in Seconds
Operating Scale
Pilot to Production
Explosion Safety
ATEX/UKEX Certified

Operating Characteristics


Batch vs. continuous operation
Batch / Inline Continuous
Changeover time
Seconds
Automation level
SMARTdetect™ technology,PLC
CIP/SIP
CIP
Cleaning method
CIP
Energy efficiency
Efficiency improvements
Head recognition and RPM adjustment
Automatic
Multi-head functionality
Conical milling,security screening,hammer milling

Material Compatibility


Density/particle size
0.5–2.5 g/cm³ / 50–1000 µm

Physical Characteristics


Footprint
Compact
Control panel type
Integrated
Machine configuration
Multi-head
Drive system
Common drive
Head recognition technology
SMARTdetect™
Transfer system
Easy transfer between milling types
Multi-functionality
Conical milling,delumping,security screening,hammer milling

Custom Options


Control panel type
PLC-controlled
Head changeover time
Seconds
