Over-driven conical mills for precise particle size reduction

Achieve consistent particle size reduction with minimal heat generation, perfect for processing heat-sensitive materials. Ideal for integrating seamless wet or dry milling into continuous production lines, enhancing efficiency and product quality.

Reduces Particle Size through Shearing and Compression

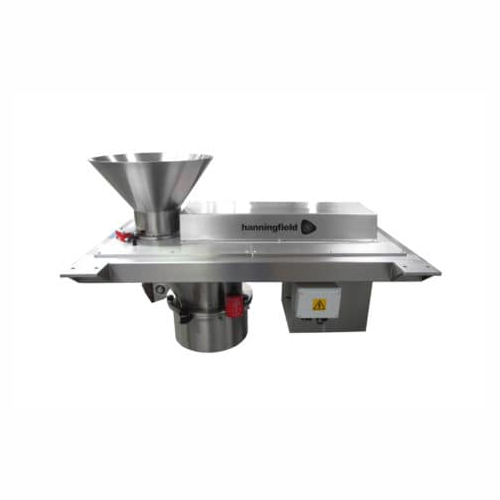

The Uni-Mill B-Series from Hanningfield offers a robust solution for precise particle reduction through its over-driven conical milling design. Using a belt-driven impeller, the Uni-Mill compresses and shears material to achieve efficient size reduction with minimal heat generation, making it ideal for processing pharmaceuticals, nutraceuticals, and chemicals. With models ranging from the M10-B to the M60-B, it caters to varying throughput needs, from low to high capacity, handling up to 7200 kg/hr. The stainless steel construction ensures compliance with FDA standards, while ATEX options offer enhanced safety for explosive environments. Its adaptable design supports both wet and dry milling, integrating seamlessly into continuous, automated production lines. Customizable features, including screen variability and inlet and outlet configurations, offer further flexibility, supported by comprehensive validation documentation (FS/DS, FAT, SAT, IQ/OQ) and CIP systems for easy maintenance.

Benefits

  • Enhances operational efficiency with customizable particle size reduction using interchangeable screens.
  • Minimizes heat-related degradation of sensitive materials through low-noise, belt-driven operation.
  • Facilitates seamless integration into continuous production lines with variable capacity models.
  • Ensures safety in hazardous environments with ATEX certification for explosion-proof usage.
  • Simplifies maintenance and cleaning processes via available CIP and WIP options.

General


Applications
Oral solid dosage,Nuclear,Nutraceuticals,Chemical,Food and beverage,Powders,Cannabis,Pharmaceuticals
End products
Powdered milk,Oral solid dosage tablets,Pharmaceutical tablets,Cannabis oil concentrates,Food colorants,Uranium pellets,Protein supplements,Instant coffee
Steps before
Grinding,Drying,Pre-Breaking,Mixing
Steps after
Packing,Coating,Tablet Pressing,Sterilization
Input ingredients
heat sensitive materials,bulk materials,dry materials,wet materials,powder,particles for size reduction
Output ingredients
reduced particles,fine powder,150 microns particles,80 mesh particles
Market info
Hanningfield Process Systems is known for manufacturing high-quality, customized process handling, and containment equipment for industries such as pharmaceutical, food, and chemical, specializing in milling, sieving, and powder handling solutions.

Technical Specifications


Max Throughput
360 to 7200 kgs/hr (800 to 16000 lbs/hr)
Screen Diameter
127mm to 609mm (5" to 24")
Standard Motor
1.5 kW to 15 kW (2 HP to 20 HP)
Approx. Weight
150 kgs to 475 kgs (330 lbs to 1045 lbs)
Standard Speed
480 to 2440 RPM
Lowest Achievable Particle Size
Approx. 150 microns (80 mesh)
Noise Level
<78dB
Contact Parts Material
316L stainless steel
Non-Contact Parts Material
304 stainless steel
Compliance
FDA Compliant,ATEX / Ex-Proof
Design,Operation
Over-driven conical mill,belt-driven impeller

Operating Characteristics


Working Mechanism
Over-driven conical mill with belt-driven impeller
Noise Level
<78 dB
Batch vs. Continuous Operation
Batch
Particle Size Adjustability
By changing screen and/or impeller (spacers required)
Material Processing
Suitable for heat-sensitive materials
Milling Application
Dry and wet milling

Material Compatibility


Density/particle size
0.5–2.5 g/cm³ / 50–1000 µm

Physical Characteristics


Screen diameter
127mm (5") to 609mm (24")
Impeller type
Belt-driven
Stainless steel construction
316L for contact parts,304 for non-contact parts
Discharge method
Various outlet configurations (e.g.,vacuum adaptors)

Custom Options


Mounting solutions
Bespoke design,tri-clover connections,vacuum adaptors
Inlet and outlet configurations
Hand-feed chute,valve assemblies
Temperature monitoring
Optional upgrade
CIP/WIP
Clean-In-Place,Wash-In-Place capabilities
Nitrogen purging
ATEX execution
Upgrade features
Pre-breakers,ATEX execution
