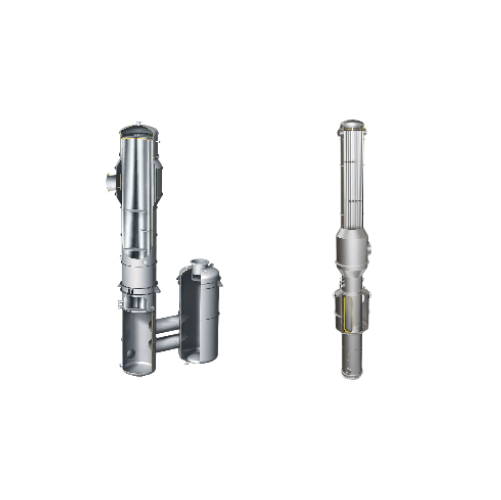

Falling film evaporator for temperature-sensitive products

Ensure consistent concentration and quality of heat-sensitive liquids with an energy-efficient falling film evaporator, ideal for minimizing degradation while maximizing throughput in your production line.

Efficiently Concentrates and Evaporates Liquid Solutions

The Falling Film Evaporator from GEA Group is a specialized solution tailored for industrial-scale liquid concentration in sectors such as food, beverage, pharmaceuticals, and chemicals. This evaporator excels in gentle, high-efficiency evaporation, crucial for temperature-sensitive applications like fruit juice concentrates, herbal extracts, and pharmaceutical active ingredients. Operating with a vertical shell-and-tube heat exchanger, it employs a multi-effect arrangement or thermal vapor recompression to achieve energy-efficient evaporation, while accommodating throughputs of up to 150 tons per hour.

Engineered for continuous and automated processes, it integrates seamlessly into existing production lines, providing quick setup and adaptability to changing operational conditions. Its design incorporates advanced material options to resist corrosion and ensure product purity. The system’s flexibility in heating sources, including waste heat usage, highlights its operational efficiency and sustainability. Additionally, the evaporator’s compliance with industry standards ensures reliable performance across various applications, supported by GEA’s engineering expertise for customized solutions.

Benefits

  • Enhances product quality with gentle evaporation and minimal thermal impact, crucial for temperature-sensitive materials.
  • Increases operational efficiency by utilizing waste heat and reducing overall energy consumption.
  • Adapts easily to production changes, minimizing downtime with quick start-up and simplified maintenance.
  • Ensures consistent product output through robust design that prevents incrustation and deposit build-up.
  • Supports versatile applications across multiple industries, from food to pharmaceutical, boosting production line flexibility.

General


Applications
Food,Chemicals,Personal care,Gas and energy,Marine,Beverage,Oil,Environment,Home,New food,Dairy,Pharmaceutical
End products
Fruit juice concentrates,Pharmaceutical active ingredients,Biodiesel,Ethanol,Plant-based protein isolates,Milk powder,Herbal extracts,Marine algae extracts,Tomato paste,Whey protein isolate,Ammonia solution,Corn syrup,Essential oils
Steps before
Purification,Drying,Emulsification,Grinding
Steps after
Sterilization,Packing
Input ingredients
temperature-sensitive products,liquids containing small quantities of solids,low to moderate incrustation tendency liquids,concentrated liquids
Output ingredients
evaporated liquids,residual film liquid,vapor
Market info
GEA is known for its expertise in engineering innovative and sustainable equipment and solutions, focusing on sectors such as food, beverages, pharmaceuticals, and energy, with a reputation for quality, efficiency, and advanced technological applications in industrial processing.

Technical Specifications


Capacity
Up to 150 t/h
Floor Space Requirement
Relatively small
Operation Pressure
Vacuum
Residence Time
Extremely short
Automation
Automated process control
Heating Options
Thermal or mechanical vapor recompressor
Heating Options
Exhaust airstreams or hot water
Liquid Distribution
Gravity-fed
Heating Tube Design
Vertical shell-and-tube
Boiling Mechanism
External heating of tubes
Flexibility
Quick start-up and switchover

Operating Characteristics


Working mechanism
Falling Film Evaporation
Evaporation technique
Vertical shell-and-tube heat exchanger
Phase separation
Centrifugal separator
Operation mode
Continuous flow
Product versatility
Handles temperature-sensitive products
Initial driving force
Gravity
Energy source
Thermal or mechanical vapor recompression
Handling of solids
Low to moderate incrustation tendency
Automation level
Simple process control and automation
Cleaning method
Quick switchover to cleaning
Wetting system
Ensures complete wetting of heating surface

Material Compatibility


Temperature Sensitivity
Yes
Corrosive Resistance
Yes
Cleanability
High
Density/Particle Size
Low to Moderate

Product type Characteristics


Foaming
Minimal

Physical Characteristics


Footprint
Relatively small

Custom Options


Control system
Automated / Manual
Flexibility
Multiple-effect arrangement
Heating options
Steam / Waste heat / Vapour recompressor
Distribution system
Adjustable
Product handling capability
Temperature-sensitive / Low solids
Incrustation Prevention
Optimized liquid distribution
