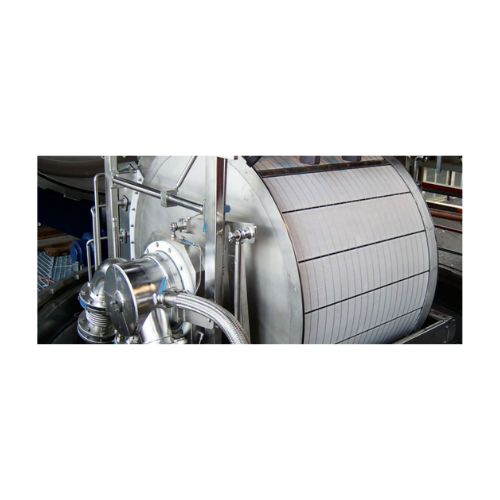

Pressure drum filter for fine-grained products

Achieve exceptional precision in fine particles processing with this pressure drum filter, designed for seamless integration in high-demand operations where low residual moisture and high throughput are critical. Perfect for those tackling challenging filtration, washing, and dewatering needs in continuous production environments.

Performs Continuous Filtration, Washing, and Dewatering

The BoHiBar Drum Filter from BOKELA is designed for continuous pressure filtration, washing, and dewatering of challenging fine-grained products. Its unique closed system utilizes high differential pressures up to 6 bar (g) for efficient filtration and minimal residual moisture, making it suitable for chemicals, pharmaceuticals, and pigments production. This equipment uses hyperbaric filtration principles, integrating seamlessly into production lines with fully automatic operations and PLC controls. Its compact design offers substantial space savings, while steam pressure filtration further reduces drying requirements, cutting energy costs significantly. Constructed with durable materials like stainless steel, it ensures chemical compatibility and longevity under harsh conditions. BoHiBar complies with industry standards and features a CIP system for effective cleaning, maintaining operational integrity. Custom engineering support is available, ensuring precise adaptation to specific production needs.

Benefits

  • Enhances product purity with intensive filter cake washing.
  • Lowers drying costs due to exceptionally low residual moisture.
  • Saves space with its compact, vertical design for limited floor areas.
  • Ensures process integrity through gas-tight, leak-proof operation.
  • Increases operational efficiency with fully automated continuous processing.

General


Applications
Pharmaceutical precursor,Crystallization and precipitation suspensions,Dyes,Fillers,Plastic precursors,Pigments,Plastic intermediates
End products
Terephthalic acid,Naphthalene-sulphonic acid,Pearlescent pigments
Steps before
Crystallization,Precipitation,Suspension Preparation
Steps after
Drying,Re-slurrying,Dehumidification,Packing
Input ingredients
fine-grained products,difficult-to-filter products,suspensions,organic crystals,plastic intermediates,crystallization and precipitation suspensions,pigments,fillers,dyes,organic acid,high-quality inorganic pigments
Output ingredients
clean filter cake,dry solids,high purity product,low residual moisture,intensively washed filter cake
Market info
BOKELA is known for its expertise in engineering and manufacturing filtration technology and equipment, particularly for solid-liquid separation processes in various industries, offering innovative, high-performance solutions with a strong reputation for reliability and efficiency.

Technical Specifications


Filtration Pressure Difference
Up to 6 bar (g)
Process Pressure
Up to 7 bar (a)
Temperature
Up to 200 °C
Filter Area
Up to 40 m² per filter unit
Drum Diameter
1.4–3.2 m
Length of Drum
1.2–5.3 m
Number of Filter Cells
24–48

Operating Characteristics


Working mechanism
Continuous pressure drum filter
Automation level
Fully automatic operation
CIP/SIP
Fully automatic cleaning-in-place (CIP) system
Batch vs. continuous operation
Continuous operation
Integration of steam pressure filtration
Optional steam hood for steam pressure filtration
Gas-tight operation
Closed,gas-tight,and leakproof operation
Process pressure
Up to 7 bar (a)
Process temperature
Up to 200 °C
Footprint
Minimal space requirement

Material Compatibility


Density/particle size
0.5–2.5 g/cm³ / 50–1000 µm

Product type Characteristics


Sensitivity to contamination
Yes
Steam pressure filtration suitability
Yes
Intensive filter cake wash requirement
Yes
Filtration of fine-grained or difficult-to-filter products
Yes

Physical Characteristics


Drum Diameter
1.4–3.2 m
Drum Length
1.2–5.3 m
Filter Area
5–40 m²
Pressure Vessel Design
Vertical/horizontal
Pressure Vessel Diameter
3.6–6.0 m
Number of Filter Cells
24–48
Compact Footprint
Minimal space requirement
Discharge Method
Solids locks

Custom Options


Control panel type
PLC / HMI
