Automated bagmaker inserter for crystallizing products

Enhance your hygienic packaging efficiency by seamlessly integrating a reliable bag-inserting system, ideal for rapidly crystallizing products and delicate compounds.

Constructs and Inserts Custom Bags for Packaging Lines

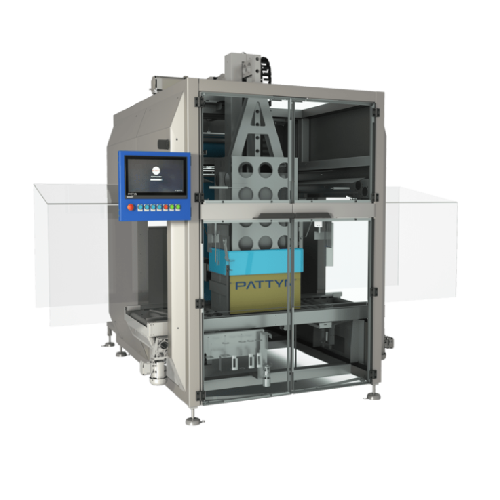

The RAZIM-31 from Pattyn Packaging Lines is an automated bagmaker inserter designed for precision and versatility in industrial applications. Specializing in the creation and insertion of custom bags, this equipment efficiently handles packaging challenges across food and chemical industries. With its integrated mechanical plunger and maintenance-free V-shaped guillotine knife, the RAZIM-31 ensures accurate bag cuts and placement. It processes both gusseted and non-gusseted films, providing optimal solutions for products like cocoa mass, butter, CBS, fondant sugar, and paint powders. Capable of up to 12 cases per minute, it easily integrates with existing production lines and is equipped with a 15-inch HMI for user-friendly operation. Customizable for specific operational needs, the RAZIM-31 supports continuous, high-speed production while maintaining hygienic standards for food safety.

Benefits

  • Lowers consumable costs by using made-to-measure bags from film reels.
  • Maintains product integrity with hygienic designs suitable for food applications.
  • Boosts efficiency with high-speed operation up to 12 cases per minute.
  • Ensures versatility through compatibility with various film types and products.
  • Enhances cleaning access, reducing maintenance time and contamination risks.

General


Applications
Fondant sugar,Paint powders,Cbs,Food ingredients,Butter,Cocoa mass
End products
Industrial paint pigments,Baking powder mixes,Dried soup ingredients,Dairy butter,Cocoa butter substitute (cbs) formulations,Cocoa liquor,Fondant icing
Steps before
Case erecting,Weighing,Product filling
Steps after
Bag closing,Case closing,Palletizing
Input ingredients
gusseted tubular film,non-gusseted tubular film,aluminium coated film,high barrier film,multi-layer film
Output ingredients
bags,made-to-measure bags,double liner bags
Market info
Pattyn is known for its expertise in designing and manufacturing industrial packaging solutions, specializing in ETO equipment for bulk packaging automation, with a strong reputation for innovation, quality, and customer-focused service in the industry.

Technical Specifications


Bag insertion speed
Up to 12 cases/min for gusseted film
Bag insertion speed
Up to 8 cases/min for non-gusseted film
Automation
Automatically make and insert bags
Film type
Gusseted or non-gusseted tubular film
Cutting method
V-shaped guillotine knife
Control panel
15" HMI
Double liner capability
Yes

Operating Characteristics


Bag making and inserting
Automatic
Automation level
Automatic with 15" HMI
Bag insertion rate
12 cases/min (gusseted film),8 cases/min (non-gusseted film)
Double liner capability
Yes
Mechanical plunger
Integrated
Film cutting
V-shaped guillotine knife
Packaging hygiene
Designed for maximum cleaning accessibility

Material Compatibility


Film type compatibility
Gusseted / Non-gusseted Tubular Film
Special film compatibility
Aluminium coated / High barrier film
Product type compatibility
Cocoa mass / Butter / CBS / Fondant sugar / Paint powders / Food ingredients

Product type Characteristics


Product Type
Cocoa mass,butter,fondant sugar,paint powders,food ingredients
Specific Needs
Crystallizing products,special applications

Physical Characteristics


Control panel type
15" HMI touch screen
Discharge method
Automatic insertion

Custom Options


Control panel type
15" HMI
Integration possibilities
Compatible with Pattyn case erector,weigh filler,bag closer,case closer,palletizer
Film type compatibility
Gusseted and non-gusseted tubular film,multi-layer high barrier film,aluminum coated film
Bag configuration
Single liner,Double liner
Cutting system
V-shaped guillotine knife
