Industrial x-ray inspection for quality assurance

Ensure product integrity with real-time x-ray inspection that detects contaminants and verifies packaging integrity, optimizing quality control in high-speed production environments.

Inspects and Weighs Products for Quality Control

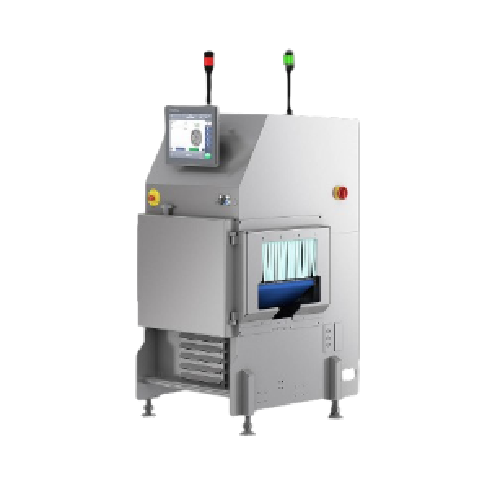

The SC Series from Wipotec offers precise X-ray inspection and weighing capabilities, tailored for industries from food to pharmaceuticals. Equipped with HD-TDI technology, this system captures high-resolution X-ray images, ensuring minimal false rejections while maintaining high detection accuracy. The equipment’s IP65-rated stainless steel construction and balcony design facilitate quick cleaning, crucial for hygienic operations. With a throughput of up to 1,600 pieces per minute, it seamlessly integrates into high-speed production lines. Its user-friendly interface mirrors that of Wipotec’s checkweighers, enhancing operational ease. The SC Series supports continuous operations, making it ideal for ensuring the quality of solid products like packaged mail and aerosol cans across various industries.

Benefits

  • Enhances product safety by detecting contaminants with high accuracy.
  • Streamlines quality control with integrated weighing and inspection.
  • Simplifies cleaning processes, reducing maintenance time and costs.
  • Increases efficiency with quick integration into existing production lines.
  • Supports high-speed operations, maintaining throughput of up to 1,600 pieces per minute.

General


Applications
Food,Technical products,Mail,Chemical industry,Cosmetics,Aerosols,Building and mineral compounds,Logistics,Pharmaceuticals
End products
Canned fish,Face creams,Tablet blister packs,Technical equipment components,Logistic shipping packages,Industrial chemicals,Aerosol cans,Packaged mail parcels,Concrete mix additives
Steps before
Product sorting,Initial quality assessment,Pre-cleaning,Stacking for inspection,Pre-packaging alignment
Steps after
Quality assurance verification,Packaging,Labeling,Distribution preparation,Storage allocation
Input ingredients
canned foods,products for inspection
Output ingredients
X-ray images,inspected and verified products,minimal faulty rejection
Market info
Wipotec is renowned for its precision weighing technology and high-speed checkweighers used in various industries, including pharmaceuticals and food. They are recognized for their innovation and high-quality engineered-to-order solutions in weight measurement and inspection systems.

Technical Specifications


Accuracy
Maximal detection accuracy
Camera Technology
HD-TDI technology
Construction Material
Stainless steel
Protection Class
IP65
Design
Balcony design,sloped surfaces
Throughput
Up to 1,600 pieces per minute
Integration
Compact design

Operating Characteristics


Automation level
Manual / PLC / SCADA
Batch vs. continuous operation
Batch / Inline Continuous
CIP/SIP
CIP 121°C / SIP 135°C
Cleaning method
CIP / Manual
Energy efficiency
0.5–2 kWh/kg moisture

Material Compatibility


Abrasion resistance
Stainless steel construction
Corrosive resistance (e.g. acids)
Stainless steel construction
Cleanability
Balcony design and sloped surfaces
Density/particle size
N/A

Physical Characteristics


Machine footprint
Compact
C-shaped product chamber
Yes
Balcony design
Yes
Control panel type
Familiar and convenient user interface
Compact design
Yes
Integrated conveyor systems
Yes
Stainless steel construction
Yes
Protection class
IP65

Custom Options


Control panel type
Familiar user interface like checkweigher line
Integration possibilities
Integrated conveyor systems
Construction type
Stainless steel with balcony design
